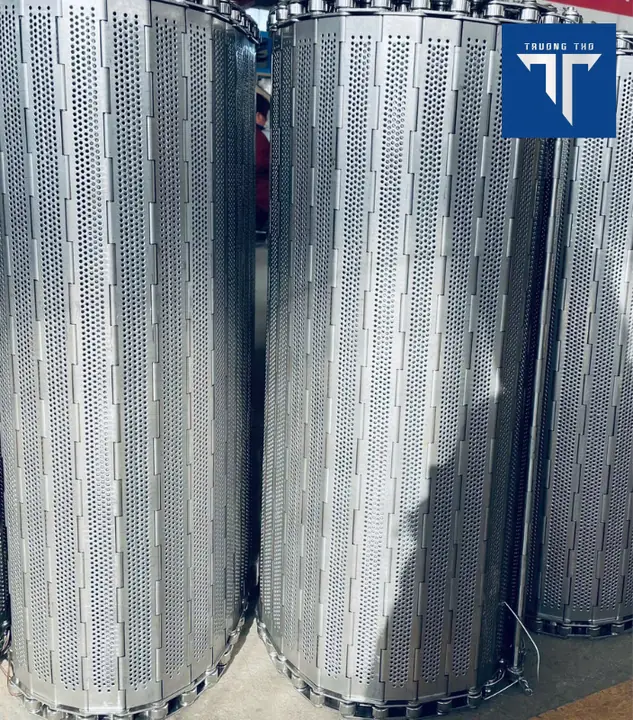

Băng Tải Xích Bản Lề

Mô tả

Băng tải xích bản lề là giải pháp vận chuyển tối ưu trong các dây chuyền công nghiệp hiện đại, nổi bật với độ bền cao, chịu tải tốt và vận hành ổn định. Thiết kế chắc chắn giúp quá trình di chuyển sản phẩm diễn ra êm ái, liên tục, hạn chế hư hỏng. Hãy cùng Băng Chuyền TT tìm hiểu chi tiết hơn về sản phẩm nhé!

Băng tải xích bản lề là gì?

Băng tải xích bản lề là một loại băng tải công nghiệp sử dụng các tấm kim loại (bản lề) được liên kết với nhau bằng xích để vận chuyển vật liệu hoặc sản phẩm. Các bản lề tạo thành mặt băng phẳng, chắc chắn, giúp hàng hóa di chuyển ổn định và liên tục.

Loại băng tải này nổi bật với khả năng chịu tải cao, độ bền tốt, hoạt động ổn định trong môi trường khắc nghiệt như nhiệt độ cao, dầu mỡ hoặc bụi bẩn. Băng tải xích bản lề thường được ứng dụng trong các ngành cơ khí, chế tạo, thực phẩm, tái chế và các dây chuyền sản xuất tự động.

Cấu tạo chính

Để duy trì hiệu suất vận hành bền bỉ, băng tải xích bản lề được lắp ghép từ các bộ phận kỹ thuật chất lượng cao, đảm bảo chịu tải tốt và hoạt động ổn định lâu dài.

• Khung băng tải
  Được làm từ thép sơn tĩnh điện hoặc inox, có nhiệm vụ nâng đỡ toàn bộ hệ thống và đảm bảo độ cứng vững khi vận hành.

• Xích tải
  Là bộ phận truyền động chính, thường dùng xích thép chịu lực cao, giúp kéo các bản lề di chuyển ổn định theo chiều dài băng tải.

• Bản lề (tấm băng tải)
  Là các tấm kim loại liên kết với xích, tạo thành bề mặt vận chuyển phẳng, chịu tải tốt và chống mài mòn.

• Động cơ – hộp giảm tốc
  Cung cấp lực kéo cho băng tải, giúp hệ thống vận hành êm ái, đúng tốc độ yêu cầu.

• Trục, nhông và con lăn dẫn hướng
  Giúp xích chuyển động chính xác, giảm ma sát và tăng tuổi thọ cho băng tải.

• Hệ thống che chắn và an toàn
  Bảo vệ người vận hành và hạn chế bụi bẩn, dị vật ảnh hưởng đến quá trình hoạt động.

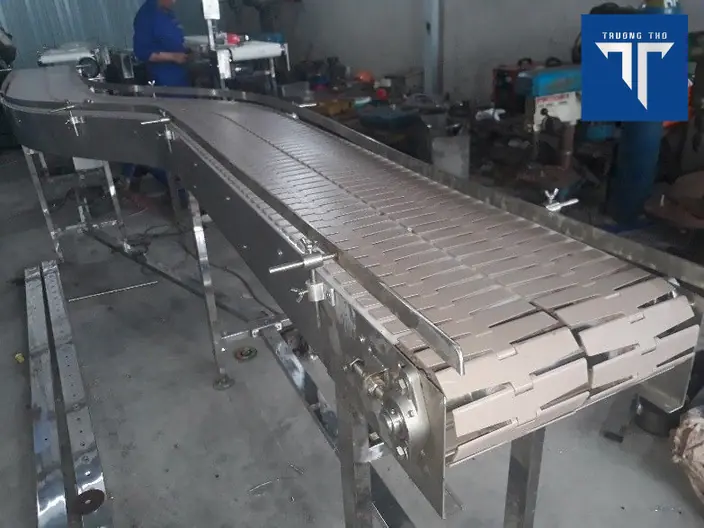

Nguyên lí hoạt động của băng tải xích tấm

Hệ thống băng tải xích bản lề hoạt động theo cơ chế truyền động xích – nhông, tạo chuyển động tuần hoàn liên tục. Mô-tơ truyền lực qua hộp giảm tốc đến trục dẫn động, kéo xích di chuyển dọc theo khung băng. Các bản lề kim loại gắn trên xích chuyển động đồng bộ, tạo bề mặt vận chuyển ổn định cho vật liệu.

Tùy theo tải trọng, băng tải xích bản lề có thể sử dụng xích đơn hoặc xích đôi, đảm bảo khả năng chịu tải lớn và làm việc bền bỉ trong môi trường nhiệt độ cao.

Quy trình nạp và xả liệu

Cấp liệu: Vật liệu được đưa lên băng tải thông qua phễu nạp, băng tải trung gian hoặc thiết bị gắp. Khu vực đầu vào thường được thiết kế chắc chắn để hạn chế tràn vật liệu và chịu được va đập, đặc biệt phù hợp với vật liệu nóng hoặc có cạnh sắc.

Xả liệu: Khi di chuyển đến cuối băng tải, vật liệu được xả ra ngoài nhờ trọng lực hoặc thông qua các máng trượt, cửa xả định hướng tùy theo yêu cầu của dây chuyền sản xuất

Ưu điểm nổi bật

• Chịu tải trọng lớn: Kết cấu xích và bản lề kim loại chắc chắn, phù hợp vận chuyển vật liệu nặng, cồng kềnh.

• Chịu nhiệt cao: Hoạt động ổn định trong môi trường nhiệt độ cao, thích hợp cho lò sấy, luyện kim, thực phẩm nóng.

• Vận hành bền bỉ: Cơ chế truyền động xích – nhông giúp băng tải hoạt động ổn định, ít trượt, tuổi thọ cao.

• Linh hoạt trong thiết kế: Có thể lắp đặt theo phương ngang hoặc nghiêng, dễ tích hợp vào nhiều dây chuyền sản xuất.

• Dễ bảo trì, thay thế: Các tấm bản lề liên kết dạng module giúp việc tháo lắp, bảo dưỡng nhanh chóng.

• Làm việc tốt trong môi trường khắc nghiệt: Phù hợp với môi trường bụi bẩn, ẩm ướt hoặc vật liệu sắc cạnh.

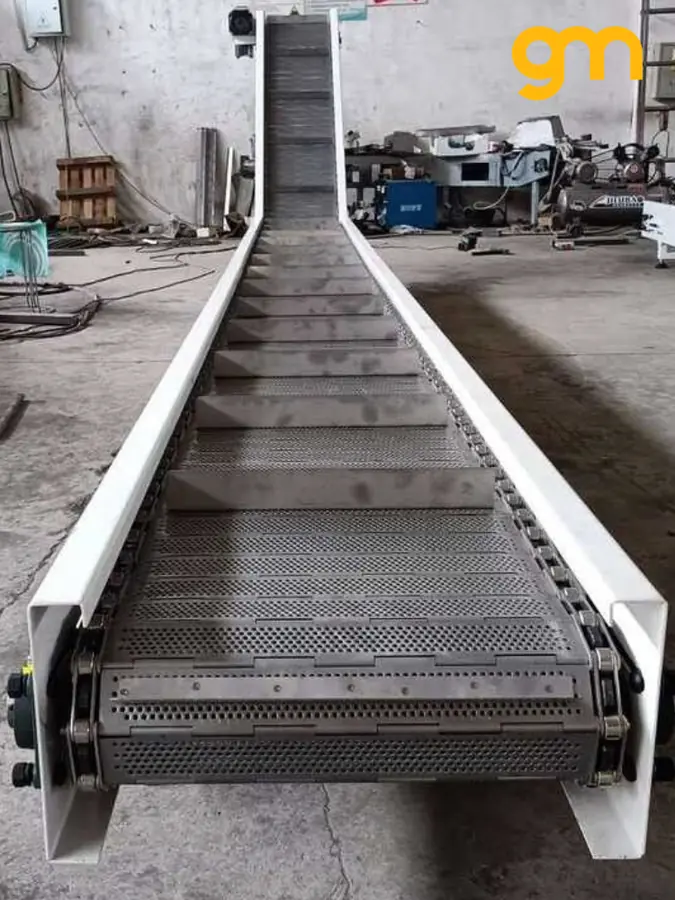

Các loại xích bản lề thông dụng

Xích bản lề Inox

Xích bản lề Inox được làm từ Inox 201, 304 hoặc 316, có khả năng chống gỉ và chịu nhiệt tốt. Thường sử dụng trong ngành thực phẩm, thủy sản, môi trường ẩm ướt hoặc các dây chuyền yêu cầu vệ sinh cao.

Xích bản lề thép

Xích bản lề thép chế tạo từ thép carbon hoặc thép hợp kim, có độ bền và khả năng chịu tải lớn. Phù hợp cho các ứng dụng công nghiệp nặng như cơ khí, khai thác khoáng sản hoặc vận chuyển vật liệu nặng.

Ứng dụng băng tải xích bản lề

Băng tải xích bản lề được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng chịu tải lớn và làm việc bền bỉ trong môi trường khắc nghiệt.

• Ngành thực phẩm – thủy sản: Vận chuyển thực phẩm nóng, thực phẩm sau sấy, chiên hoặc các công đoạn cần vệ sinh cao.

• Ngành cơ khí – luyện kim: Chuyên chở chi tiết kim loại, phôi thép, sản phẩm sau gia công hoặc xử lý nhiệt.

• Ngành khai thác khoáng sản: Vận chuyển than, đá, quặng và các vật liệu có tải trọng lớn.

• Ngành sản xuất vật liệu xây dựng: Dùng trong dây chuyền gạch, ngói, xi măng hoặc sản phẩm bê tông.

• Logistics & kho vận: Vận chuyển pallet, thùng hàng nặng trong nhà máy và trung tâm phân phối.

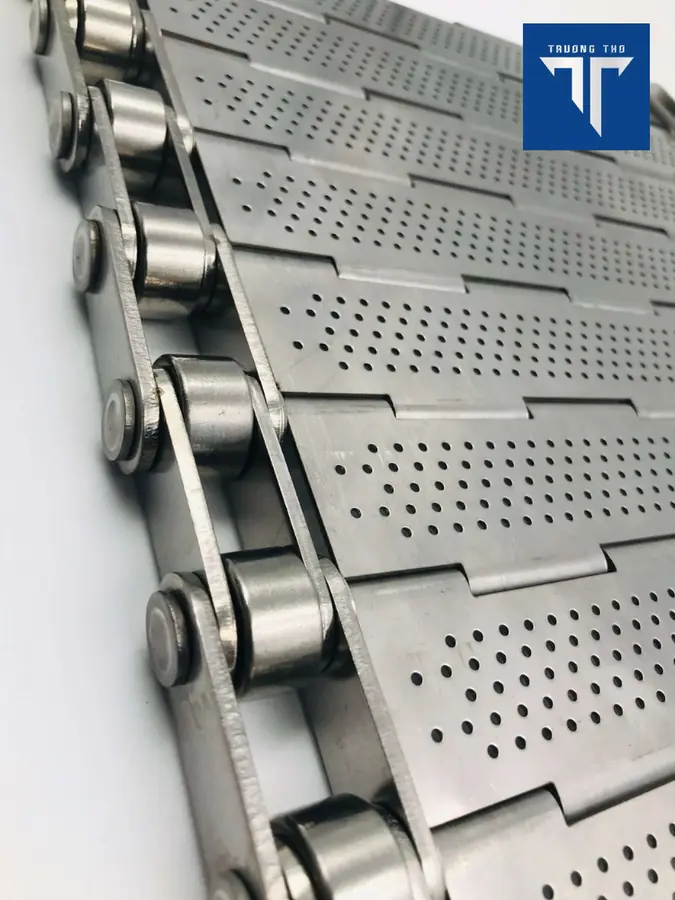

Đơn vị thiết kế và cung cấp băng tải xích bản lề uy tín

Việc thiết kế và lắp đặt băng tải xích bản lề đòi hỏi sự tính toán chính xác về công suất, tải trọng và độ bền vật liệu. Băng Tải Chuyền tự hào là đơn vị uy tín chuyên thiết kế và gia công băng tải xích bản lề theo yêu cầu thực tế của từng doanh nghiệp.

• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ lựa chọn loại xích, bước xích và vật liệu bản lề phù hợp với tải trọng và môi trường làm việc.

• Chất lượng thép và Inox đạt chuẩn: Cam kết sử dụng thép và Inox 201/304/316 đúng tiêu chuẩn, đảm bảo độ bền cao, chống ăn mòn và vận hành ổn định lâu dài.

• Bảo trì trọn đời: Hỗ trợ bảo trì, sửa chữa nhanh chóng trong suốt quá trình sử dụng, giúp hệ thống băng tải luôn hoạt động hiệu quả.
